薄膜調節閥原理中閃蒸和氣蝕的原因你知道多少？
在通過薄膜調節閥的流體，常常會產生閃蒸和氣蝕現象。這些現象既能引起調節閥流通能力Kv值減小，又能產生噪聲、振動及對材料的損壞。因此控制和降低調節閥閃蒸、氣蝕的影響是閥門選型設計中必須要考慮的問題。今天我們就先分析分析薄膜調節閥閃蒸和氣蝕的原因吧。
1.閃蒸和氣蝕的簡單判定
閃蒸和氣蝕與調節閥的阻塞流險切相關，為了更好的理解閃蒸和氣蝕現象，我們首先需要了解什么是阻塞流。阻塞流是指不可壓縮或可壓縮流體在流過控制問時，所能達到的極限或最大流量狀態。無論何種流體，在入口壓力PI固定的情況下，隨著出口壓力P2的還浴減小，流過調節測的流量逐漸增加，當出口壓力P2減小到某一個臨界壓力Pc以后，調節閥的流量不再增加，這個極限流量就是阻塞流。
為了分析問題的方便，我們可以簡單的認為閥門的最大允許計算壓力降Pmux=P1-Pc，如果閥門上的壓ch（P1-P2)大于Pmax，那么就會產生閃蒸或氣蝕。
2.閃蒸和氣蝕與調節閥縮流斷面處的壓力以及閥門兩側壓差有關
調節閥實際上是一個節流縮徑元件。隨著液體通過縮徑，流束會變細或收縮，流束的最小橫斷面出現在實際縮徑的下游，該最小斷面稱為縮流斷而，如圖2所示。
為維持流體穩定地流過閥門，在截面最小的縮流斷面處，流速必須是最大的。流速（或動能）的增加伴隨著縮流斷面處壓力（或勢能）的大大降低。再往下游，隨著流束擴展進入更大的區域，速度下降，壓力增加；但下游壓力P2不會完全恢復到與閥門上游P1相等的壓力，閥門兩側的壓差(P=P1-P2)表示閥門中消耗的能量。
薄膜調節閥分3種情況來說明閃蒸和氣蝕現象：
（1）如果縮流斷面處的壓力降到液體的飽和蒸汽壓力以下（由于該點處速度增加），氣泡就會在流束中形成。隨著縮流斷面處的壓力進一步降到液體的飽和蒸汽壓力以下，氣泡會大量地形成。在此階段，閃蒸和氣蝕之間沒有差別，但是對閥門結構損壞的可能性肯定存在。
（2）如果調節閥出口的壓力仍低于液體的飽和蒸汽壓力，氣泡將保持在閥門的下游，我們就說過程發生了“閃蒸”。
（3）如果下游壓力恢復使得閥門出口壓力高于液體的飽和蒸汽壓力，氣泡會破裂或向內爆炸，從而產生“氣蝕”。
很明顯，高恢復氣動調節閥比較容易發生氣蝕，因?yàn)樗南掠螇毫Ω锌赡苌烈后w飽和蒸汽壓力之上。調節閥的閃蒸和氣蝕原因就說到這，之后文章我們將會接著分析它們的危害。
1.閃蒸和氣蝕的簡單判定
閃蒸和氣蝕與調節閥的阻塞流險切相關，為了更好的理解閃蒸和氣蝕現象，我們首先需要了解什么是阻塞流。阻塞流是指不可壓縮或可壓縮流體在流過控制問時，所能達到的極限或最大流量狀態。無論何種流體，在入口壓力PI固定的情況下，隨著出口壓力P2的還浴減小，流過調節測的流量逐漸增加，當出口壓力P2減小到某一個臨界壓力Pc以后，調節閥的流量不再增加，這個極限流量就是阻塞流。
為了分析問題的方便，我們可以簡單的認為閥門的最大允許計算壓力降Pmux=P1-Pc，如果閥門上的壓ch（P1-P2)大于Pmax，那么就會產生閃蒸或氣蝕。

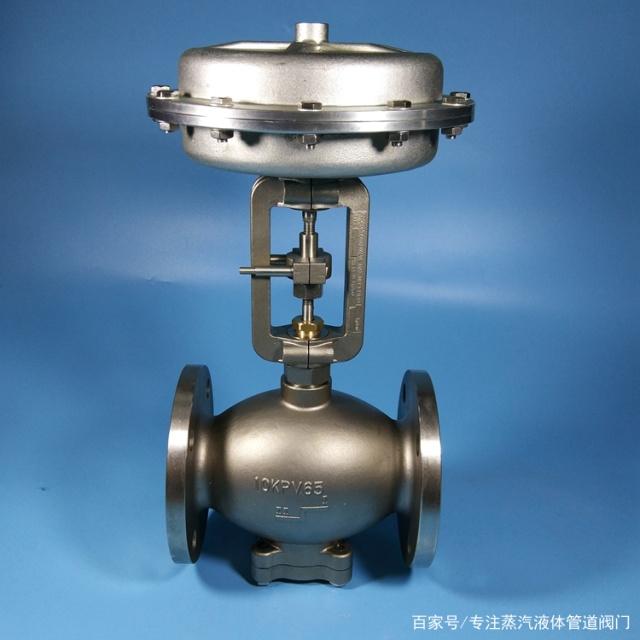

圖1-薄膜調節閥
2.閃蒸和氣蝕與調節閥縮流斷面處的壓力以及閥門兩側壓差有關
調節閥實際上是一個節流縮徑元件。隨著液體通過縮徑，流束會變細或收縮，流束的最小橫斷面出現在實際縮徑的下游，該最小斷面稱為縮流斷而，如圖2所示。

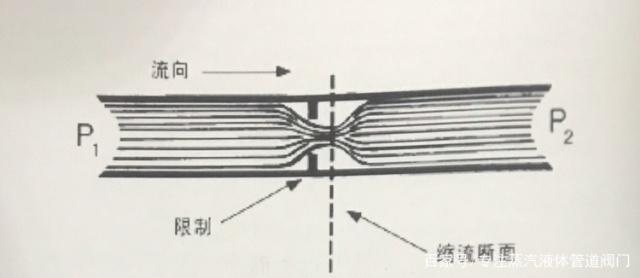

圖2-薄膜調節閥的縮流斷面
為維持流體穩定地流過閥門，在截面最小的縮流斷面處，流速必須是最大的。流速（或動能）的增加伴隨著縮流斷面處壓力（或勢能）的大大降低。再往下游，隨著流束擴展進入更大的區域，速度下降，壓力增加；但下游壓力P2不會完全恢復到與閥門上游P1相等的壓力，閥門兩側的壓差(P=P1-P2)表示閥門中消耗的能量。
薄膜調節閥分3種情況來說明閃蒸和氣蝕現象：
（1）如果縮流斷面處的壓力降到液體的飽和蒸汽壓力以下（由于該點處速度增加），氣泡就會在流束中形成。隨著縮流斷面處的壓力進一步降到液體的飽和蒸汽壓力以下，氣泡會大量地形成。在此階段，閃蒸和氣蝕之間沒有差別，但是對閥門結構損壞的可能性肯定存在。
（2）如果調節閥出口的壓力仍低于液體的飽和蒸汽壓力，氣泡將保持在閥門的下游，我們就說過程發生了“閃蒸”。
（3）如果下游壓力恢復使得閥門出口壓力高于液體的飽和蒸汽壓力，氣泡會破裂或向內爆炸，從而產生“氣蝕”。

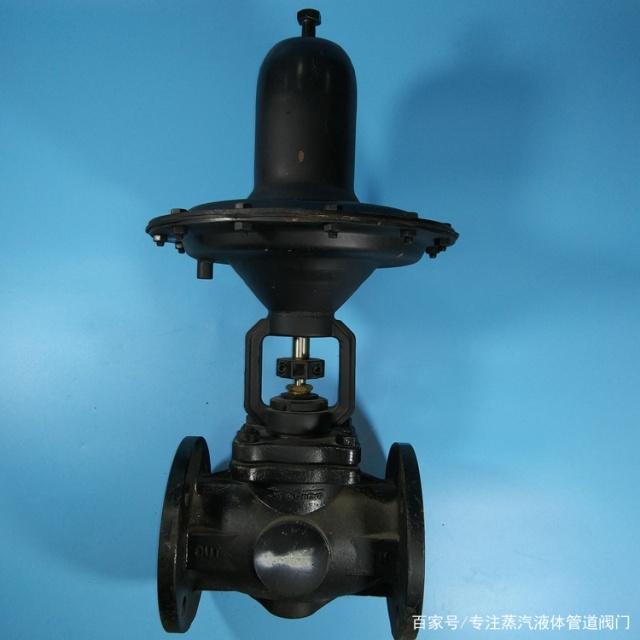

圖3-薄膜調節閥（風膜式）
很明顯，高恢復氣動調節閥比較容易發生氣蝕，因?yàn)樗南掠螇毫Ω锌赡苌烈后w飽和蒸汽壓力之上。調節閥的閃蒸和氣蝕原因就說到這，之后文章我們將會接著分析它們的危害。
